内容

特征

01

以树脂底座（水性乳液多）为主体，作为填充剂分散有陶瓷类粉末等的类型

因底座是树脂类，所以耐热温度低，会在400℃以下燃烧，碳化。树脂会受到紫外线的影响，因此耐候性不好。虽然通过陶瓷粉末效果可以看到静电特性和耐污染性的改善，但与通常的有机类涂料没有很大差别。

02

以硅树脂为基础的类型

硅从高耐热性、高耐候性等方面来看属于无机类组，但比树脂类更容易产生静电，污垢附着较多。

03

以金属醇盐{简单地说就是醇与金属元素(例如硅Si)形成络合物的物质}为原料，通过水解等形成二氧化硅膜的类型型

作为涂膜，非常接近完全无机质。耐热性、耐候性、不燃性等良好。但是涂膜的硬度稍低，一般为4H左右。关于耐污染性，与有机系涂料相比良好。关于加工性，由于基本上是薄膜(1~2微米)成形用的材料进化而成的，所以对成为厚膜( 10微米以上)的金属的密合性差。根据情况，需要对基材进行喷丸等预处理。

04

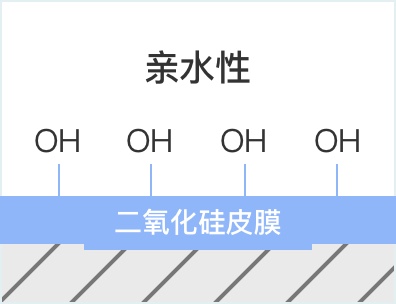

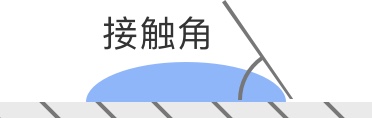

以碱金属硅酸盐为主要成分，用催化剂进行脱水缩合，在涂膜表面形成具有亲水基二氧化硅膜的类型

属于完全无机涂料，是无机涂料中历史最悠久的。以前通过热处理碱金属硅酸盐形成涂膜，因此在耐水性上存在弱点。近年来，开发出了通过催化剂使酸碱脱水缩合的技术，耐水性得到了很大的改善。这是一种不仅考虑到其涂膜性能，而且考虑到环境对策的安全涂料。
